アマチュア無線 各種資料 FT-847とSCU-17 構成

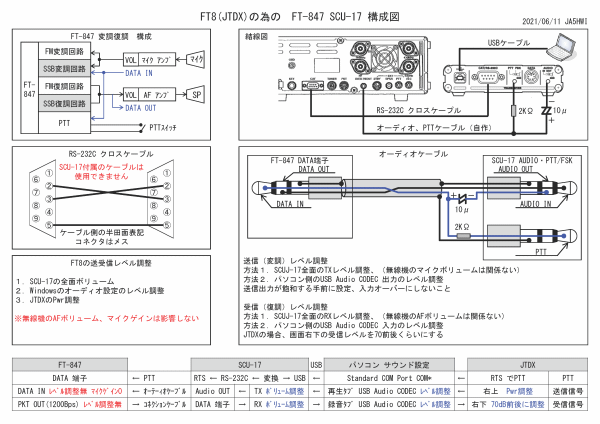

FT-847とSCU-17を使用してFT8を運用する時の構成図と注意点を載せています。
PKT端子からの変調入力はFMモードのみ、
CATのRS-232Cはクロスケーブルが注意する点です。
問題点 2024-03-01
いろいろ試しましたがFT8での送信の始まりに原因は分かりませんが送信周波数を中心にノイズが出ます。
これではローカル局に迷惑になるので使えません。
もう少し調査したいと思います。
PKT端子からの変調入力はFMモードのみ、
CATのRS-232Cはクロスケーブルが注意する点です。
問題点 2024-03-01
いろいろ試しましたがFT8での送信の始まりに原因は分かりませんが送信周波数を中心にノイズが出ます。
これではローカル局に迷惑になるので使えません。
もう少し調査したいと思います。

ダウンロードはこちらから
- FT8(JTDX)の為の FT-847 SCU-17 構成図 (PDF 352.5 KB)
